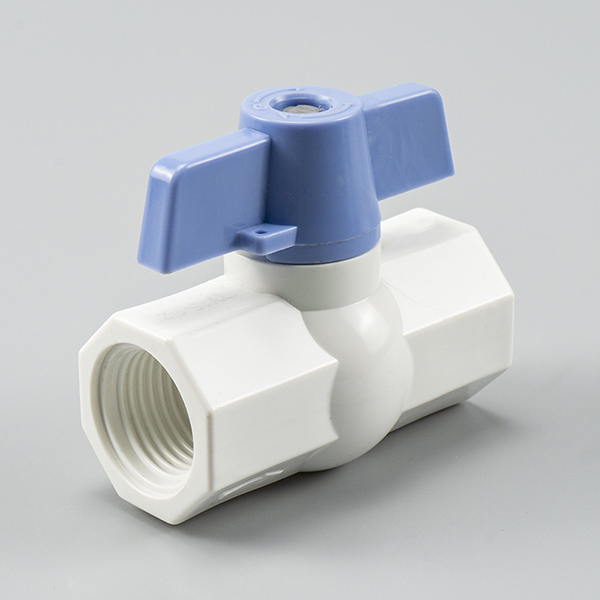

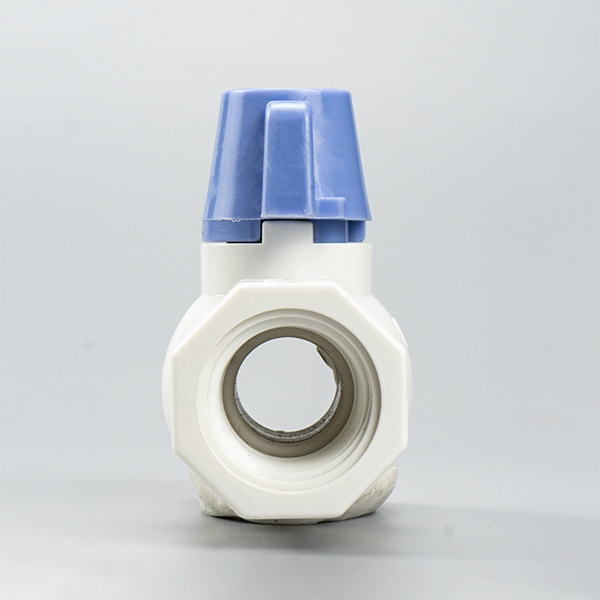

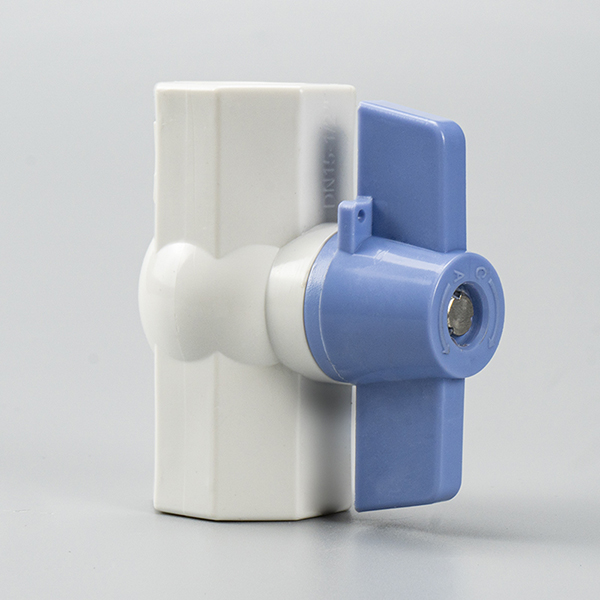

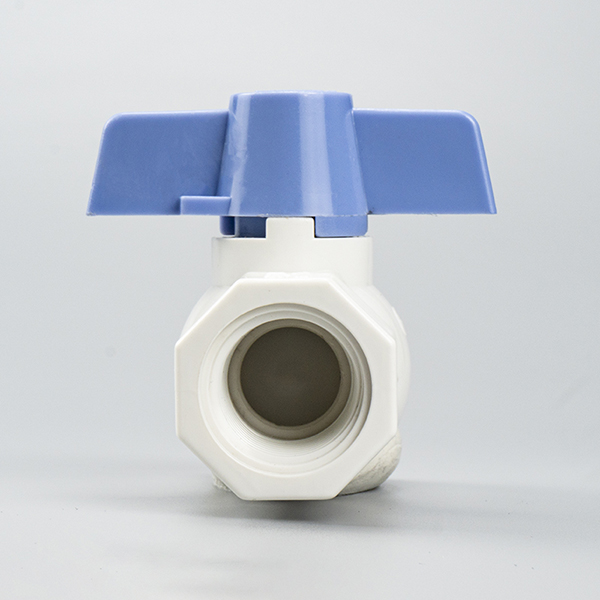

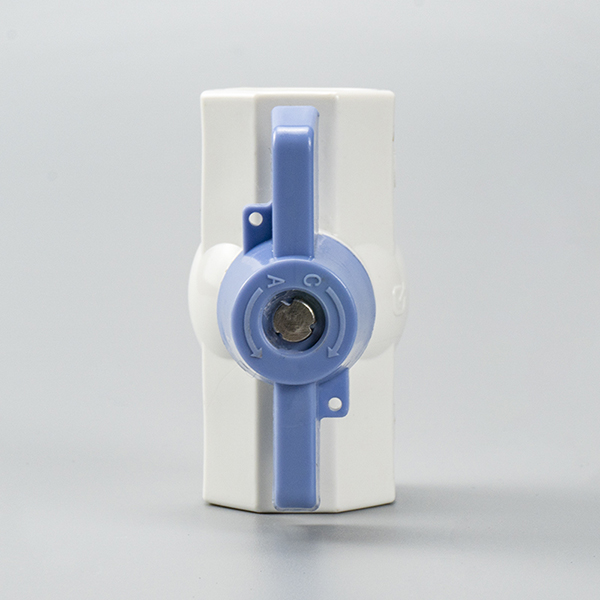

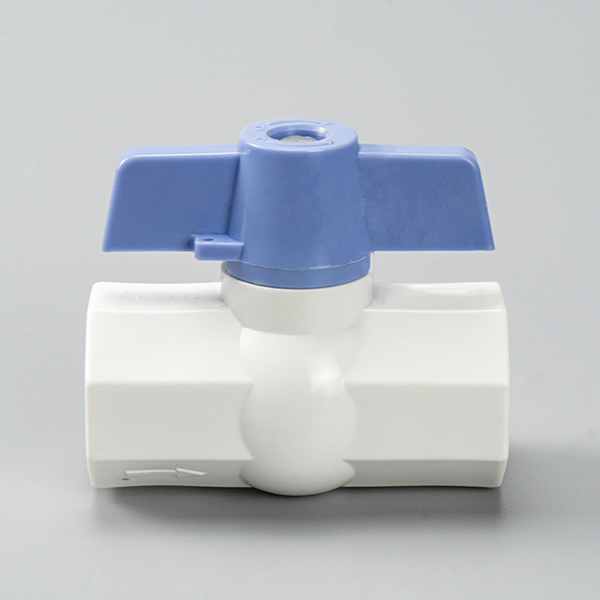

Kugelhahn-Griffhülse, Gewindekugelhähne, Steuerung der Wasserbewässerung, Montagepad, Kugelhahn
Geräteparameter
Markenname: PNTEK
Verwendung: Landwirtschaftliche Bewässerung/Marikultur/Schwimmbad/Ingenieurbau
Farbe: Viele Farben zur Auswahl verfügbar
Material: UPVC
Medientemperatur: Hohe Temperatur, niedrige Temperatur, mittlere Temperatur, normale Temperatur
Produktlebensdauer: 500.000 Mal Öffnen und Schließen
Produktbeschreibung
Der Kugelhahn unseres Unternehmens ist sehr korrosionsbeständig, sodass seine Lebensdauer effektiv verlängert werden kann. Das Produkt selbst ist sehr flexibel und praktisch, weist eine hohe Festigkeit auf und weist weniger Leckagen auf, weshalb es von den Verbrauchern hoch gelobt wird. Sie werden häufig im Industrie- und Zivilbau eingesetzt, einschließlich der Innen- und Außenentwässerung.
Abwasserrohrprojekte, korrosionschemische Bedingungen und kann auch für landwirtschaftliche Bewässerungssysteme verwendet werden.
Darüber hinaus eignen sie sich auch für Lüftungs- und Abwasserleitungen usw. Wir bieten verschiedene Produktgrößen an, sogar für einzelne Artikel, für unterschiedliche Anwendungssituationen. 100 % Dichtheitsprüfung, um sicherzustellen, dass die Produkte, die Sie erhalten, gut sind. Während der Produktion werden regelmäßige Produktprüfungen durchgeführt, um sicherzustellen, dass die Produkte dem internationalen Standard entsprechen.
Da der Anteil von Kunststoffrohren in der Warm- und Kaltwasserversorgung sowie im industriellen Rohrleitungsbau immer weiter zunimmt, wird die Qualitätskontrolle von Kunststoffventilen in Kunststoffrohrsystemen immer wichtiger.
Produktvorteile
1, geringes Gewicht und hohe Festigkeit
2. Kein Vibrationsgeräusch bei der Verwendung
3. Leicht zu öffnen und zu schließen
4. Kompakter Kugelhahn ist einfach zu installieren
5. Niedrigste Leckrate, 100% vor dem Verpacken getestet
6. Der Flüssigkeitswiderstand ist gering
7. Griffmaterial des Kugelhahns: ABS, Gehäusematerial: PVC
8. Alkali- und Säurebeständigkeit
9. Sanfte Farbe und exzellentes Design
10. Umweltfreundlich, ungiftig
11. Weit verbreitet im täglichen Leben: Bau, landwirtschaftliche Bewässerung, Industrie, Garten, Schwimmbad ...
12. Diese Kugelhähne werden in Größen von 20 mm bis 110 mm (von 1/2'' bis 4'') angeboten.
13. Verfügbare Farben: Grün, Grau, Weiß, Braun, Blau
14. Zertifikat: ISO 9001, China-Test
Legende und physische Karte
Komponentenmaterial
Spezifikation des Materials
| NEIN. | Teil | Material | MENGE |
| 1 | KÖRPER | UPVC, CPVC | 1 |
| 2 | O-Ring für Schaft | EPDM, FPM (NBR) | 1 |
| 3 | STÄNGEL | UPVC, CPVC | 1 |
| 4 | BALL | UPVC, CPVC | 1 |
| 5 | SITZDICHTUNG | TPE, TPVC, TPO | 2 |
| 6 | KAPPE | PVC, ABS | 1 |
| 7 | HANDHABEN | PVC, ABS | 1 |
| 8 | SCHRAUBEN | SS304, STAHL | 1 |
Vergleichstabelle der Modellgrößenparameter
| DIMENSION | Einheit | |||||||||||
| MODELL | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| GRÖSSE | 1/2 Zoll | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | Zoll | ||
| thd./in | NVV | 14 | 14 | 11.5 | 11.5 | 11.5 | 11.5 | 8 | 8 | 8 | mm | |
| BSPT | 14 | 14 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | mm | ||
| JIS | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 22.3 | 26.3 | 32,33 | 38,43 | 48,46 | 60,56 | 76,6 | 89,6 | 114,7 | mm | ||
| d2 | 21,7 | 25,7 | 31,67 | 37,57 | 47,54 | 59,44 | 75,87 | 88,83 | 113,98 | mm | ||
| ANSI | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 21.54 | 26,87 | 33,65 | 42,42 | 48,56 | 60,63 | 73,38 | 89,31 | 114,76 | mm | ||
| d2 | 21.23 | 26,57 | 33,27 | 42,04 | 48.11 | 60,17 | 72,85 | 88,7 | 114,07 | mm | ||
| LÄRM | I | 20 | 23 | 25 | 27 | 31 | 34 | 45 | 50 | 55 | mm | |
| d1 | 20.3 | 25.3 | 32,3 | 40,3 | 50,3 | 63,3 | 75,3 | 90,3 | 110,4 | mm | ||
| d2 | 20 | 25 | 32 | 40 | 50 | 63 | 75 | 90 | 110 | mm | ||
| d | 15 | 19 | 24 | 30 | 34 | 45 | 55 | 70 | 85 | mm | ||
| H | 37 | 55 | 66 | 73 | 81 | 91 | 99 | 121 | 134 | mm | ||
| A | 68 | 80 | 94 | 100 | 110 | 136 | 170 | 210 | 236 | mm | ||
| L | 77 | 91 | 103 | 111 | 123 | 146 | 178 | 210 | 255 | mm | ||
| D | 30 | 35,5 | 43 | 52 | 62 | 75 | 91 | 106 | 130 | mm | ||
